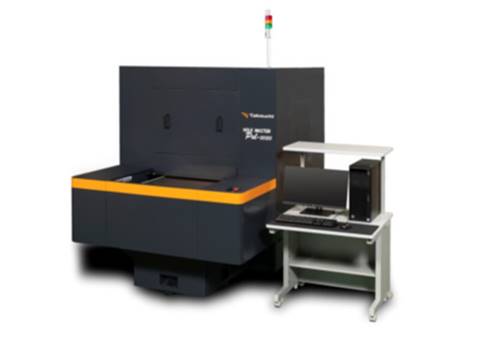

プリント基板高速穴位置検査機 PXL-2020 |
|
|
|
●Teledyne DALSA社の高解像度・高速ラインカメラを採用 ●高輝度LEDライトを採用(フロント・バックライト共通)安定した光量と長寿命を実現 ●基板の固定は基板上面固定方式 （焦点固定方式）
|
|
標準仕様 |
PXL-2020(標準) |
PXL-2020HS(高速) |
PXL-2020HR(高精度) |
|
制御装置 |
TAKEUCHI PIXEL2 |
||
|
操作用ＰＣ環境 |
Windows 10 |
||
|
ＸＹ軸駆動方式 |
サーボモータ＋精密ボールネジ |
リニアサーボモータ |
|
|
Ｚ軸駆動方式 |
サーボモータ＋精密ボールネジ |
||
|
|
|
|
|
|
Ｘ軸最大移動量 [mm] |
710 |
||
|
Ｙ軸最大移動量 [mm] |
560 |
||
|
Ｚ軸最大移動量 [mm] |
61 |
||
|
Ｘ軸早送り速度 [m/min] |
30 |
||
|
Ｙ軸早送り速度 [m/min] |
30 |
||
|
Ｚ軸早送り速度 [m/min] |
4 |
||
|
|
|
|
|
|
カメラ数 |
1 |
||
|
測定分解能 [um] |
5.0 |
2.7 |
|
|
穴位置測定精度 [um] (タケウチ条件) |
5+4L/1000 L:測定長[mm] |
3+4L/1000 L:測定長[mm] |
|
|
測定可能穴径 [mm] |
φ0.05 - 6.3 |
||
|
測定可能穴数 [-] |
10,000,000 |
||
|
測定速度(510mm×610mm) [秒] |
約80秒 |
約60秒 |
約100秒 |
|
照明方法 |
LEDバックライト + LED反射照明 |
||
|
|
|
|
|
|
積載可能基板サイズ[mm] |
610 x 690 x 10t |
||
|
測定可能プログラムサイズ[mm] |
580 x 670 |
||
|

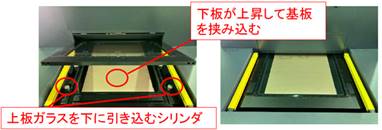

基板固定方式 |
基板上面固定方式（焦点固定方式） |
||
|
|
注）基板板厚変化で焦点位置変更は不要 |
||
|
|
|
|
|
|
機械寸法 [mm] |
1500W x 2120L x 1895H |
||
|
機械重量 [kg] |
1700 |
||
|
圧縮空気圧力 [Mpa] |
0.65 以上 |
||
|
圧縮空気消費量 [NL/min] |
100 |
||
|
電気仕様 |
AC200/220V±10%, 3Phase, 50/60±1Hz ,8kVA |
||
|
|
|
||
|

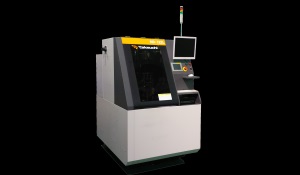

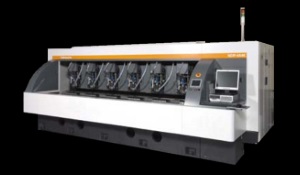

超高精度CNC6軸穴明機Ｌシリーズ 機械振動レベル従来機比９０％減 バイブレーションレスＺ軸搭載 ＮＤ−６５４Ｌ |
|
|
|
|
|
●穴位置精度１２μｍを保証 ※１ ●完全密閉型温度コントロール搭載 （±０．５℃空調制御オプション） ●新型バイブレーションレスＺ軸搭載 ●新型ブッシュチェンジャー搭載型プレッシャーフット（ＨＤＰ４） ●B-ring問題抑制ソフトウェア（オプション） ●φ６．３ｍｍまで対応フルレンジ200,000rpmスピンドル搭載 |
|
|
主な仕様 |
|
|
テーブル前後ストローク（Ｘ軸） |
640mm |
|
スピンドル左右ストローク（Ｙ軸） |
540mm |
|
主軸回転数最大 |
60,000rpm |
|
ドリルチャック径 |
3.175mm |
|
使用工具径 |
0.15〜6.3mm |
|
穴位置精度 |
１２μｍ ※１ |
|
※１ 弊社条件による |
|
|

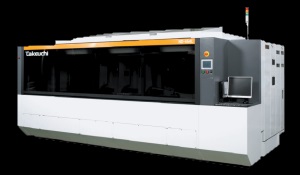

CNC高精度6軸外形加工機 画像処理補正（オプション）による高精度６軸外形加工機 ＮＤＲ−６５４Ｋ |
|
|
|
|
|
●６軸とも画像処理補正することにより基板の伸縮、ズレによる加工誤差の最小化が可能 ●Ｚ軸独立６軸制御ならではの長時間ドリフトのない高精度加工を実現 ●主軸は実績ある60,000回転セラミックボール仕様の高トルク主軸を採用 ●80,000回転の高速セラミックボール主軸も選択可能（オプション） |
|
|
主な仕様 |
|
|
テーブル前後ストローク（Ｘ軸） |
640mm |
|
スピンドル左右ストローク（Ｙ軸） |
540mm |
|
主軸回転数最大 |
60,000rpm ※１ |
|
ドリルチャック径 |
3.175mm |
|
使用工具径（ドリル） |
0.15〜6.35mm |
|
使用工具径（ルーター） |
0.5〜3.175mm |
|
穴位置精度 |
１８μｍ ※２ |
|
※１ オプションにて80,000回転も選択可能 |
|
|
※２ 弊社条件による |
|
|
CNC高精度１軸穴明機 フィクスチャ加工に特化した 高精度冶具加工スタンダード機 ＮＤ−１５４ＫＦ |
|
|
|
|
|
●穴位置精度±６μｍを保証 ※１ ●テーブル平坦度１０μｍを保証 ●高トルクスピンドル搭載（160,000rpm 3.175mmシャンク） |
|
|
主な仕様 |
|
|
テーブル前後ストローク（Ｘ軸） |
640mm |
|
スピンドル左右ストローク（Ｙ軸） |
540mm |
|
主軸回転数最大 |
160,000rpm |
|
ドリルチャック径 |
3.175mm |
|
使用工具径 |
0.15〜6.3mm |
|
穴位置精度 |
６μｍ ※１ |
|
※１ 弊社条件による |
|
|

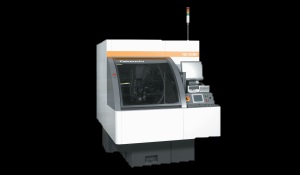

CNC超高精度１軸穴明機 フィクスチャ加工に特化した 超高精度冶具加工機 ＮＤ−１２２Ｌ |
|
|
|
|
|
●穴位置精度±５μｍを保証 ※１ ●テーブル平坦度±５μｍを保証 ●高トルクスピンドル搭載（160,000rpm 3.175mmシャンク） |
|
|
主な仕様 |
|
|
テーブル前後ストローク（Ｘ軸） |
240mm |
|
テーブル左右ストローク（Ｙ軸） |
270mm |
|
主軸回転数最大 |
160,000rpm |
|
ドリルチャック径 |
3.175mm |
|
使用工具径 |
0.15〜6.3mm |
|
穴位置精度 |
５μｍ ※１ |
|
※１ 弊社条件による |
|
